DURATAN / Tubos de vidrio
borosilicato 3.3 templado

 - Medidas posibles en Duratan -
Duratan1
Duratan2
Duratan3
Tubo de vidrio Duran (borosilicato 3.3) templado

Duratan es un vidrio borosilicato templado, químicamente altamente resistente con un coeficiente de extensión termal bajo. Usando un proceso termal de endurecimiento, la pared del tubo puede ser templada dando lugar a un tubo de vidrio con alta resistencia a la tensión y al choque mecánico y con una alta resistencia al choque térmico. Las características físicas y químicas del vidrio de borosilicato no cambian, se complementan.

Las ventajas
Presión de carga sobre la superficie 40 - 70 N/mm2 Perfil Conturax
Algunos tubos de nuestra línea de productos Conturax pueden ser también templados.
Una resistencia 3 veces más alta a la tensión y al choque mecánico comparado con el vidrio no templado.
Resistente a los cambios de temperatura.
Temperatura continua de trabajo 350°C
Alta resistencia química.
Resistencia al rayado.
Resistencia a la rotura: el vidrio se desintegra en una red de pequeños pedazos que reducen al mínimo el riesgo de lesión.
Reducción en peso en los elementos de construcción reduciendo el espesor de pared.

Datos físicos y químicos
Coeficiente medio de dilatación lineal a (20°C; 300°C) según DIN ISO 7991 3,3 · 10-6 K-1
Temperatura máxima admisible para uso de corta duración 350ºC
Densidad r at 25ºC 2,23 g · cm-3
Módulo de elasticidad E (Young's modulus) 64 · 103 N · mm-2
Indice de Poissonm 0,20
Conductibilidad térmicalw at 90 °C 1,2 W · m-1 · K-1
Temperatura para resistencia eléctrica específica de 108 W · cm (DIN 52326) tk 100 250ºC
Propiedades dieléctricas (1 MHz, 25°C)
        Constante dieléctricae 4,6
        Factor de pérdida dieléctrica tan d 37 · 10-4
índice de refracción nd (l = 587,6 nm) 1,473
Clase hidrolítica (ISO 719) HGB 1
Clase de resistencia a los ácidos (DIN 12 116) Clase S 1
Clase de resistencia a los álcalis (ISO 695) Clase A 2

Fuerza de impacto mecánica
La fuerza de impacto mecánico de cuerpos sólidos duros, por ejemplo del vidrio, es determinada por una prueba de caída. En el caso de los alumbrados expuestos al riesgo de explosión, por ejemplo, una prueba de caída de bola según el estándar EN50014 se realiza en la lámpara acabada. De acuerdo con este estándar, se pueden realizar pruebas de caída de bola en la dimensión requerida de tubo y proporcionar los resultados correspondientes. La tabla siguiente muestra ejemplos de esta clase de resultado para un diámetro de tubo con dos espesores de pared distintos. Otros datos de medición a petición.
Impacto

Diámetro exterior Espesor de pared Fractura en no templado a: Fractura en templado a:
120 5 mm min. 2 J
max. 6 J
(med. 4 J) 		min. 8 J
max. 14 J
(med. 13 J)
120 7 mm min. 1 J
max. 4 J
(med. 3 J)		 min. 9J
max. 14 J
(med. 13J)

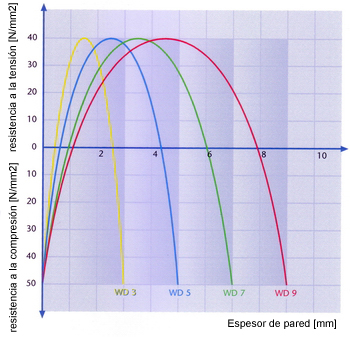

Tensiones resultantes en la pared del tubo en un tubo de diámetro exterior de 120 mm con varios espesores de pared:

Resistencia a la tensión






Durante el proceso de templado las capas superficiales se sujetan al esfuerzo de compresión, mientras que el interior del tubo está bajo influencia del esfuerzo de tensión. La fractura sólo se desencadena por una fuerza de impacto externo que exceda esta carga de presión de hasta 50 N/mm2 en la superficie. El tubo se desintegra en una red de pequeños pedazos finos.

Ejemplos de aplicaciones Medidas posibles para Duratan
- Alumbrado de seguridad
- Lámparas antideflagrantes
- Iluminación de túneles
- Tubería para construcción
- Iluminación al aire libre
- Arquitectura
- Decoración

Lámparas antideflagrante 		Medidas Duratan
Cantidad mínima para fabricación:
50-100 uds (según medida puede ser superior)
